单管塔超负荷分析及新型解决方案介绍 |
|
最近这一年,我国5G建设可谓一日千里。眼下,国内大部分城市均已实现了5G网络覆盖。
在享受畅快网速的同时,我们不得不面对一个新的问题:
大量新增的5G基站是在存量铁塔上新增5G设备实现的,导致通信铁塔超负荷运行的情况普遍存在,尤其是城市区域的单管塔。当铁塔承载能力不足时,在极限荷载的作用下,塔体会出现折弯及倾覆危险。
铁塔普遍超负荷运行的现状,一方面给安全生产带来了极大压力、一方面大大制约了5G网络覆盖建设工作的实施进度。
所以,存量通信铁塔(尤其是城市区域的单管塔)加固,迫在眉睫。
影响单管塔承载力上限的几个不利因素
影响单管塔承载能力上限的短板(缺陷)主要包括:

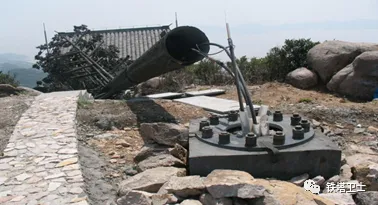

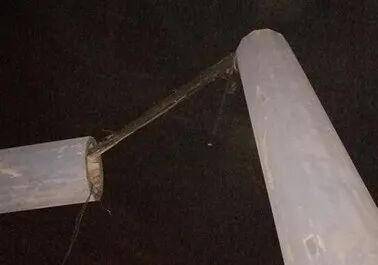

1、塔体强度不足(整塔或局部)
荷载作用下塔体(或塔体某段)的最大内应力实际值大于其容许值,易导致塔体折弯倾覆。
![](https://mmbiz.qpic.cn/mmbiz_jpg/ibSTEQAF9ovdUtAulfhypsNMH7TFH5Vl7Pf9f8GIWcRNx0c9kQZu4IxDibBRicsgN70qk7DOe30XU18AEDF0LOWMw/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![](https://mmbiz.qpic.cn/mmbiz_jpg/ibSTEQAF9ovdUtAulfhypsNMH7TFH5Vl7PzICice082fzKqLGEVEQvZbB7GLtVZLH1PLs5GbO8EGTtfv2dkcbG9w/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)

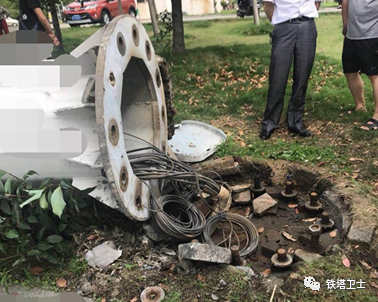

2、连接节点(法兰、筋板等位置)强度不足
实际荷载超过设计值,导致塔段间连接螺栓屈服断裂,筋板屈曲或撕裂造成塔体倾倒。
![](https://mmbiz.qpic.cn/mmbiz_jpg/ibSTEQAF9ovdUtAulfhypsNMH7TFH5Vl7mGtqUlp7wrB0QVJvwhZcvcDs6QImpEfqCxMQoMLiaEnAibGlkk0fO4dg/640?wx_fmt=jpeg&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![](https://mmbiz.qpic.cn/mmbiz_png/ibSTEQAF9ovdIZiceLk4g6gh2d1MI4026fQSdLicrQ15toGxiaJS08qXQ2KeoQyahHuJr8AIBbQMYCyMW2pibbAF0Xg/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)

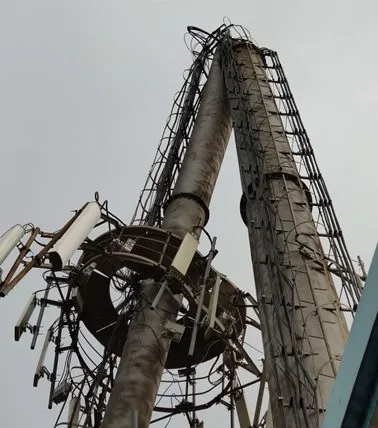

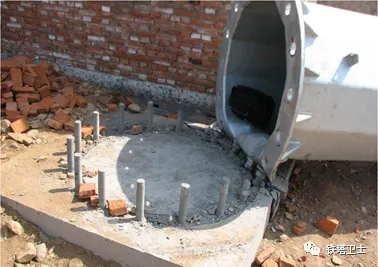

3、地锚强度(抗拔性能)不足
地锚受极限荷载影响,导致锚栓断裂、滑脱、或直接被拉出混凝土。
![](https://mmbiz.qpic.cn/mmbiz_png/ibSTEQAF9ovdIZiceLk4g6gh2d1MI4026fyvMllR5W0eSKxBWnDm0MRR8woqkdVsavPTHX5GVKWNTMSh775gmHicA/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![](https://mmbiz.qpic.cn/mmbiz_png/ibSTEQAF9ovdIZiceLk4g6gh2d1MI4026faNxUic8ov7w8fgrPcWo1qdvUibICafgJ4CJiciajwFM7YGeRWlmZx1qg7g/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
4、位移过大
塔顶位移过大,超出正常使用极限状态,会对单管塔产生不利影响,也会对射频设备收发信号产生影响。
传统加固方案的局限性

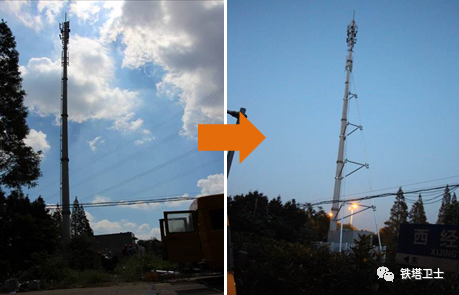

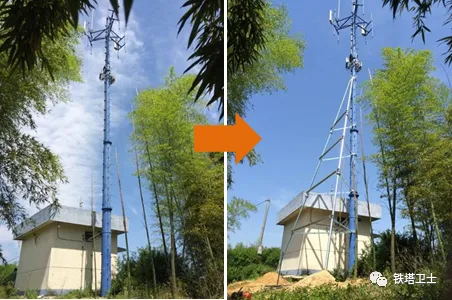

传统的加固方案中,最常用的是增加拉线或硬支撑:
![](https://mmbiz.qpic.cn/mmbiz_png/ibSTEQAF9ovdIZiceLk4g6gh2d1MI4026fM0192N7YaDiaWiaMTQWCTmsXEuWTX5Tz7w5aabBYhG31ZxUUmhYmhNhg/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![](https://mmbiz.qpic.cn/mmbiz_png/ibSTEQAF9ovdIZiceLk4g6gh2d1MI4026fqcumGwz2UzgLdFewKoHy9SXvo7SY8mtI3aiaow6PBHrznOZTsXdqibsQ/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
这种方法经济、可靠,承载力提升效果明显,却存在以下不足:
(2)、在道路、公园等区域,妨碍人员通行,有一定的安全隐患;以上不足决定了:传统加固方案在城市中基本没有普遍实施的可能性。
![](https://mmbiz.qpic.cn/mmbiz_gif/ibSTEQAF9ovf2WRdBpTOfdQ4yjtuekeVf5S9KSwa3tcLP8msWGAssoXN6pxIoCxeJWdk8Z1EWWibjKOz7uyNFKnQ/640?wx_fmt=gif&tp=webp&wxfrom=5&wx_lazy=1)
一种创新加固产品的介绍
目前,部分具有创新意识的厂家开始针对传统方案的不足,开展一些创新加固方案的研究。

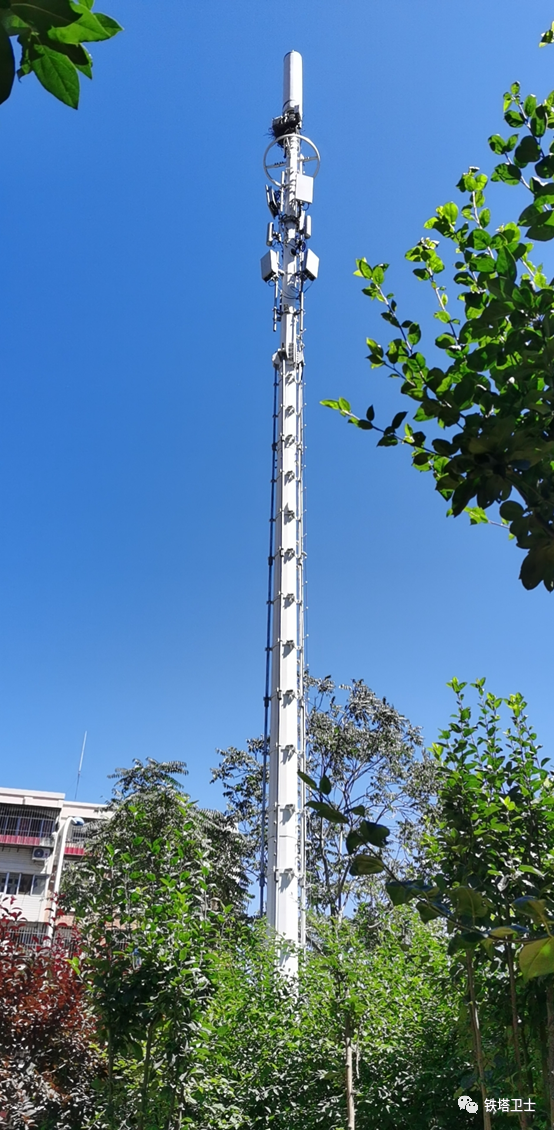

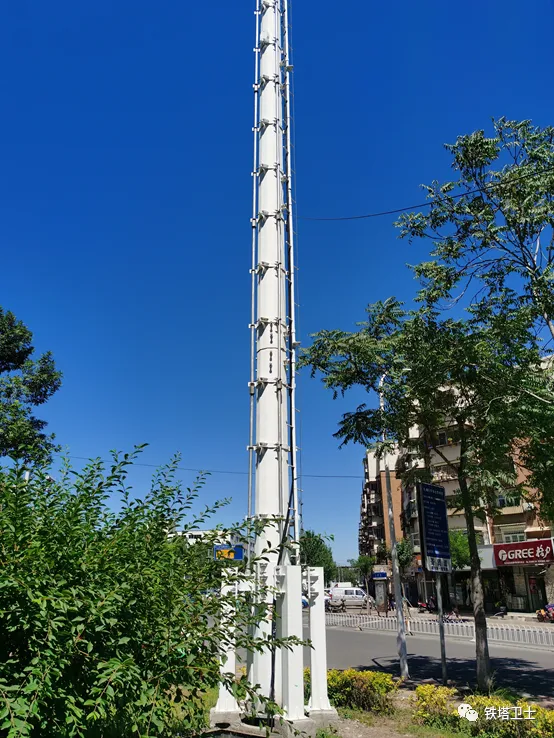

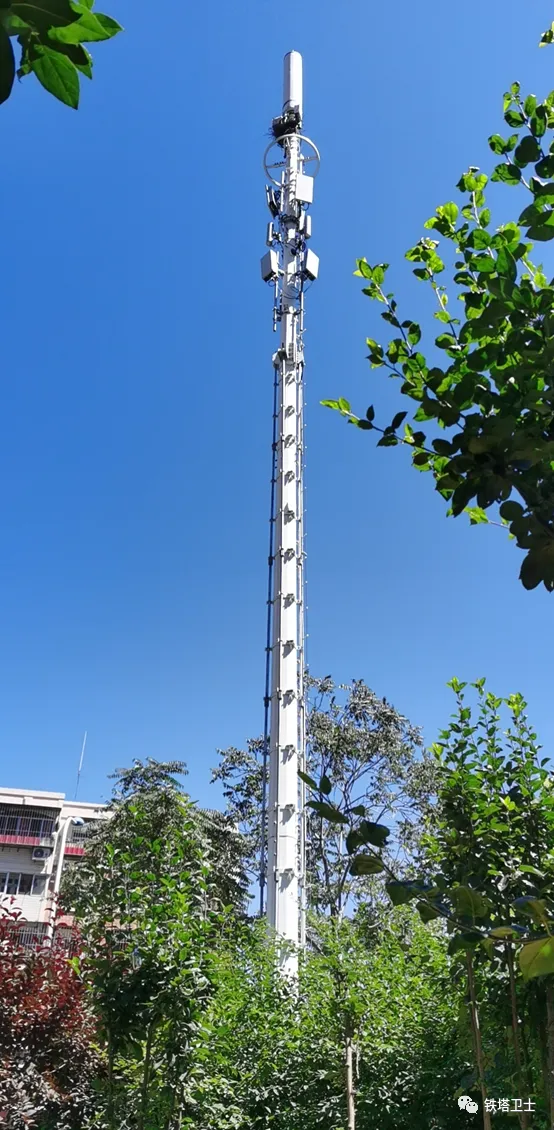

公司经历两年研发出新型解决方案“索力塔”
![](https://mmbiz.qpic.cn/mmbiz_png/ibSTEQAF9ovdUtAulfhypsNMH7TFH5Vl7OiaDiaCYeRfV2dnam3158Bmby23BsrCG7olD49T85aZdLSkTu5d3l0JA/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
![](https://mmbiz.qpic.cn/mmbiz_png/ibSTEQAF9ovdUtAulfhypsNMH7TFH5Vl7j9N8iaB88G890OfM6J4RgvC1mut2dm4ea5oXInbNiapcLKCialxrRFRibQ/640?wx_fmt=png&tp=webp&wxfrom=5&wx_lazy=1&wx_co=1)
这里有一段简短的动画视频,对产品做了一个大概的介绍,感兴趣的可以看一看:
评价一种加固产品(或方案)的优劣,有两个维度:“可靠性”与“实用性”。
1、“索力塔”可对上文提到的单管塔承载力短板实现全覆盖(包括但不限于塔体强度不足、连接节点强度不足、地锚强度不足、位移过大、以及前述任意两种或多种情况的组合),是针对单管塔承载力不足的综合性解决方案;2、“索力塔”每站单独计算、分析、设计,从目前已实施案例的计算结果来看,可增加承载力30-50%,减少位移30-80%,提升效果明显;3、受电联股份委托,泰尔实验室独立对“索力塔”加固效果进行了现场实测。经过对实验对象(台州迎宾大道基站)加固前后荷载分布测量得出,“索力塔”提高塔身承载力高达47%,完美符合设计预期;4、“索力塔”主要采用机械式加工、全装配式安装,在保证新增构件与原塔组成“整体受力体系”的同时不破坏原塔构件;
![](https://mmbiz.qpic.cn/mmbiz_gif/ibSTEQAF9ovf2WRdBpTOfdQ4yjtuekeVfptcHXicwxFuMc7QicSt8OyKCDPHAb9lUVgZwAs1LqUAjnZKEvIr8Nsew/640?wx_fmt=gif&tp=webp&wxfrom=5&wx_lazy=1)
1、“索力塔”同时适用于各种高度的插接式、法兰式单管塔,覆盖范围广;2、“索力塔”不破坏城市景观协调性、不增加环境安全隐患,不占地、不占道,易实施;3、全装配式安装决定了“索力塔”可扩展(进一步加固)、易搬迁,确保前期投资不会因为铁塔搬迁而变为“沉没成本”;4、“索力塔”采用EPC模式交付,响应及时、效率高、责任清晰;
如果想进一步了解该产品,可长按并识别下方二维码(或者点击文末“阅读原文”),直接获取详细的产品介绍:
